HingeJigPLUS™ – šablona na panty, zámky a protiplechy dveří i rámu, Milescraft, M1229

Milescraft HingeJigPLUS™ je kompletní řešení pro instalaci dveří. Díky duálním polstrovaným čelistem se rychle a pevně uchytí na dveře nebo rám, aniž by došlo k poškození povrchu šrouby či hřebíky.

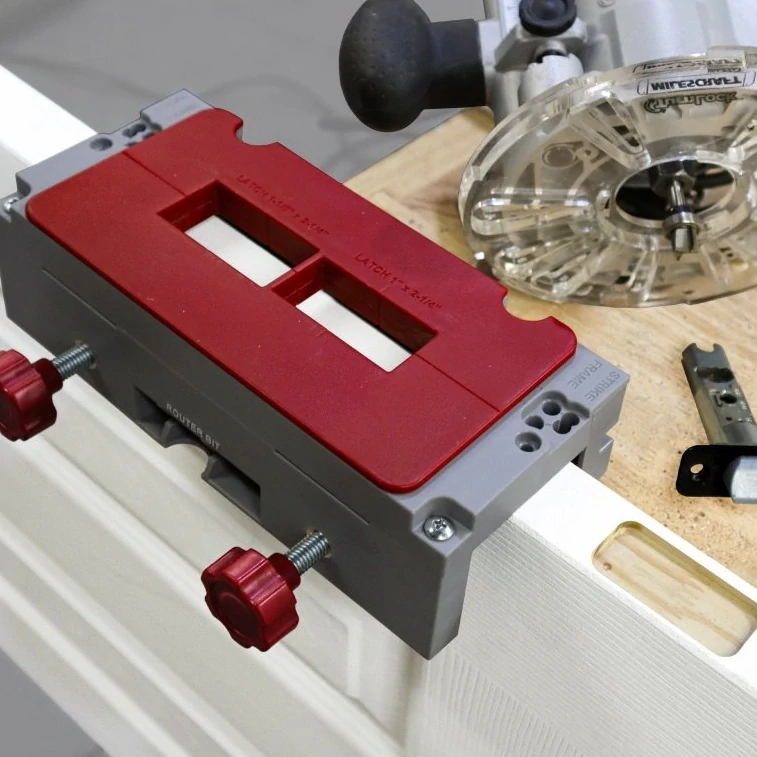

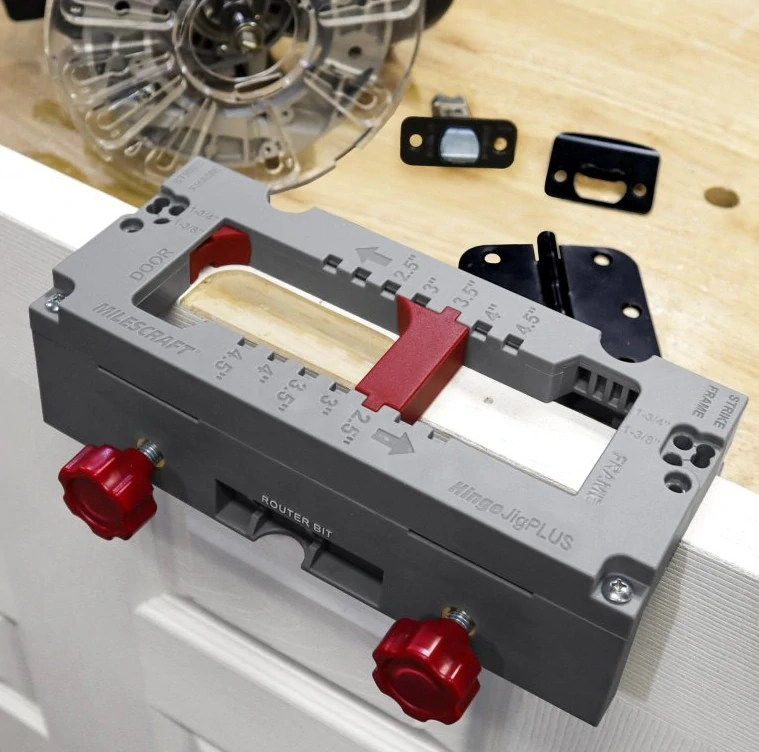

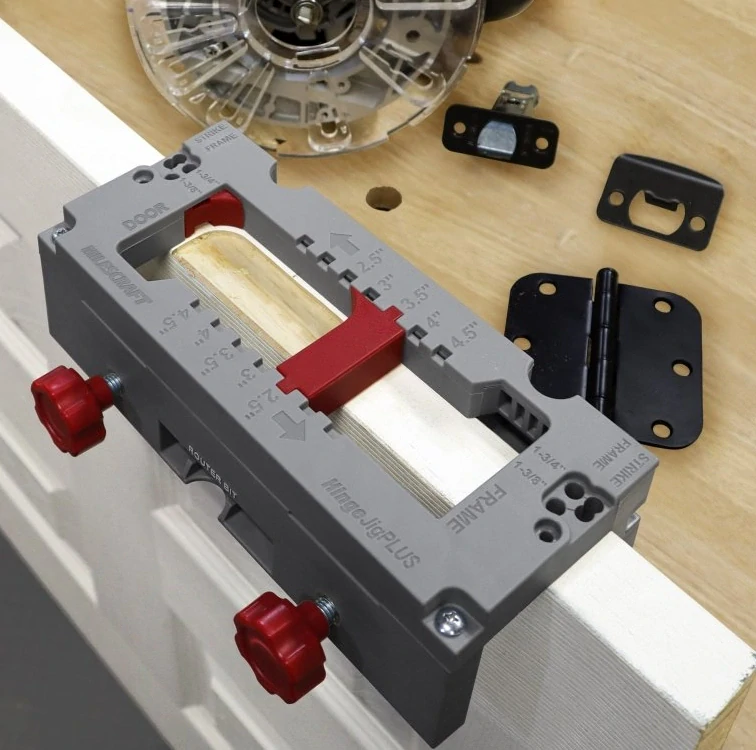

Šablona zvládne vyfrézovat kapsy pro panty široké 64–114 mm, s možností výběru mezi rohy 1/4″, 5/8″ nebo čtvercovými. Díky speciálním vložkám lze frézovat i protiplechy zámků a západek v nejběžnějších rozměrech.

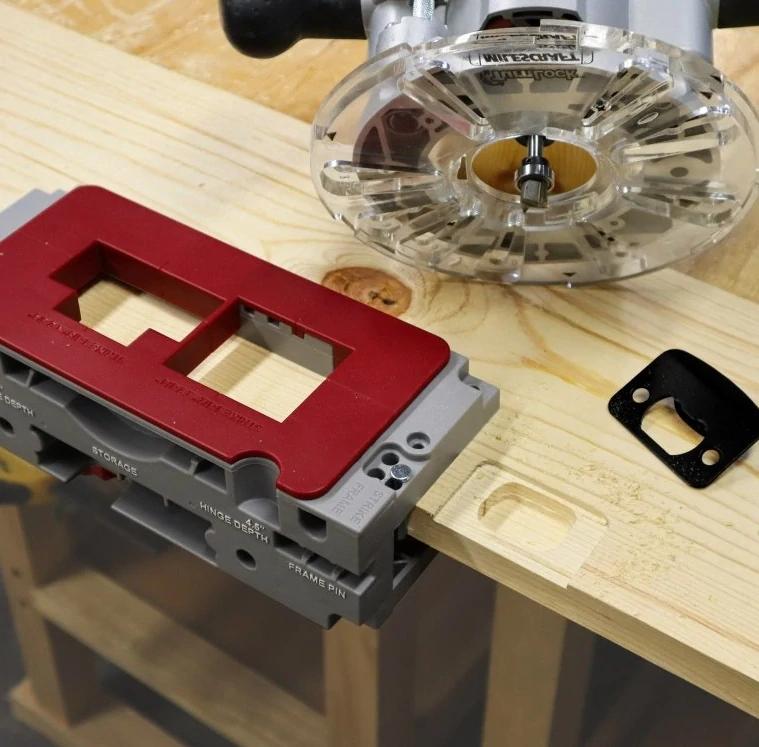

Unikátní funkcí je možnost přestavby pro frézování do zárubně, takže vše vyřešíte jediným přípravkem. Vestavěná hloubková měrka zjednoduší nastavení a přiložená vodicí fréza s ložiskem zajistí čistý a přesný řez.

Součástí balení je také bonusový nástroj PinDoctor™, který usnadňuje vyražení pantových čepů při demontáži dveří.

Výhody:
Kompletní řešení – panty, zámky i protiplechy jednou šablonou
Dveře i rám – snadná přestavba pro obě aplikace
Bez poškození – duální samosvorný upínací systém s polstrováním
Profesionální výsledek – čisté kapsy s různými tvary rohů

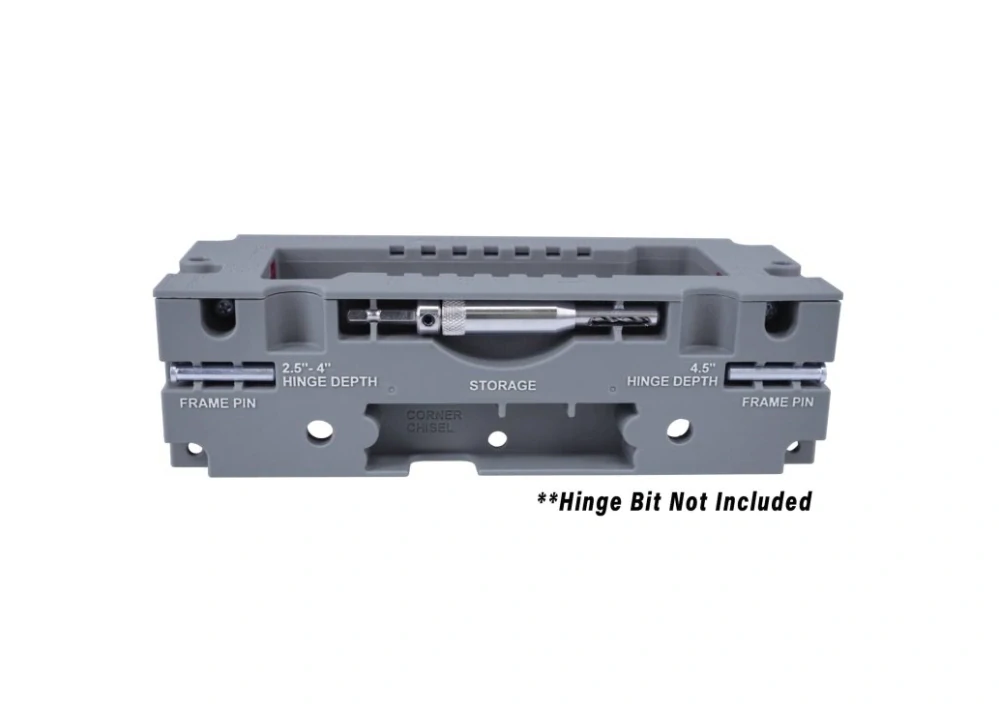

Rychlá práce – vestavěná hloubková měrka a úložiště na příslušenství
Praktický bonus – nástroj PinDoctor™ pro snadné vyražení čepů

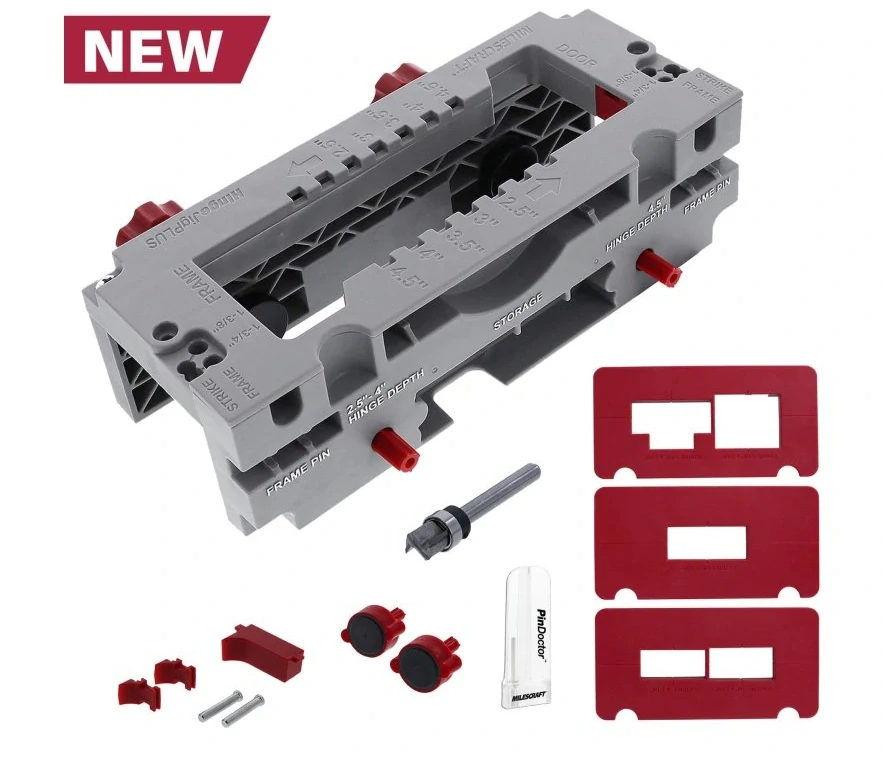

Rozsah dodávky:
Opěrná stěna (Backset Wall)
Tělo šablony (Routing Body)
Samosvorná stěna (Clamping Wall)

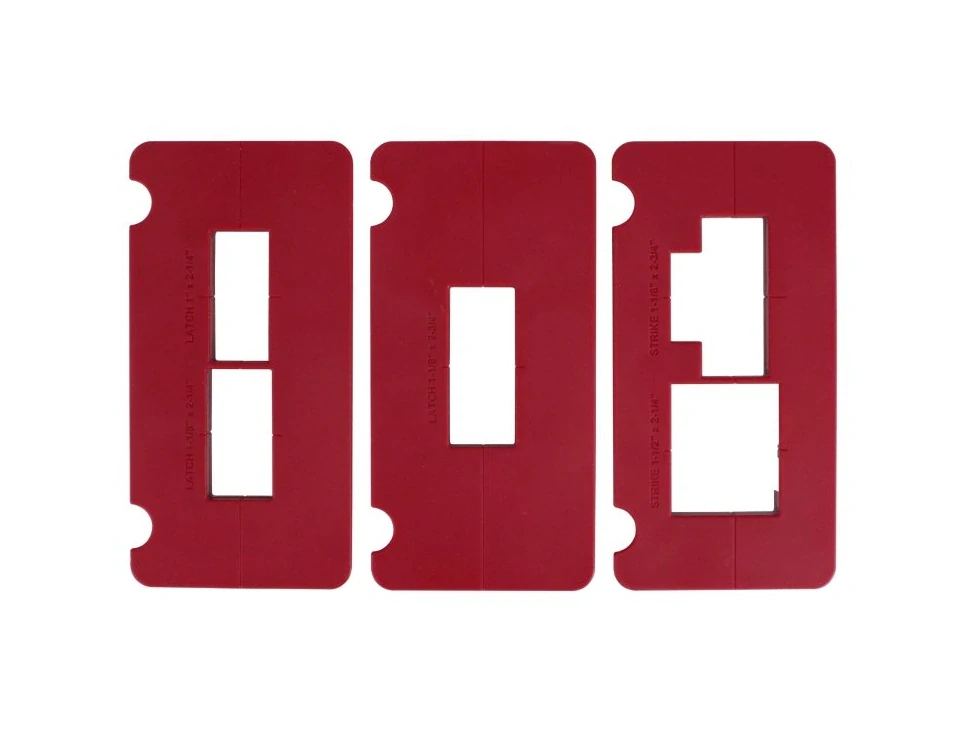

Šablona zámkového plechu – jednoduchá
Šablona zámkového plechu – dvojitá
Šablona protiplechu – dvojitá
Nástroj PinDoctor™ pro vyražení pantového čepu
Fréza s ložiskem 12 mm
Nastavitelný distanční díl
Vložky pro různé rádiusy rohů
Dorazové zarážky pro nastavení zadní vzdálenosti
Montážní šrouby (volitelné použití)
Indexační kolíky pro rám a protiplech
Spojovací šrouby

Doporučení použití: Ideální pro montážní firmy, truhláře i domácí kutily, kteří potřebují rychle a přesně instalovat dveře i se zárubní – od frézování pantů až po usazení zámků a protiplechů.

Technické parametry:

Typ: samosvorná šablona pro dveře a zárubně
Upínání: duální polstrované čelisti (bez hřebíků a šroubů)
Použití: dveře 35 mm (1-3/8″) a 45 mm (1-3/4″)
Rozměry pantů: 64–114 mm (2-1/2″ až 4-1/2″)
Rohy vyfrézování: 1/4″ (6 mm), 5/8″ (16 mm), čtvercové (nutné dláto)
Rozměry protiplechů zámků: 25×57 mm, 29×57 mm, 29×70 mm
Rozměry protiplechů západky: 38×57 mm, 29×70 mm
Hloubka frézování: nastavitelné měrkou na těle šablony
Obsah balení: šablona HingeJigPLUS™, vodicí fréza s ložiskem, šablony pro zámkové a západkové plechy, nástroj PinDoctor™ pro vyražení pantových čepů
